Le débat fileté contre press-fit est présenté comme un verdict, et il n'en est pas un. Les deux interfaces fonctionnent quand elles sont fabriquées et montées correctement, et les deux échouent à leur manière quand ce n'est pas le cas. La différence, c'est l'endroit où repose la charge de tolérance : un boîtier fileté la place dans le filetage, qui peut être taillé, contrôlé et serré au couple, alors qu'un boîtier press-fit la place dans un alésage usiné qui doit être juste du premier coup, en production, sur un cadre parfois peint ensuite.
C'est pour cela que le débat ne se referme jamais. Ce guide couvre ce qui diffère mécaniquement, ce qui provoque réellement le craquement press-fit, pourquoi l'industrie est revenue aux boîtiers filetés puis a inventé le T47, et ce que vous pouvez faire si vous possédez déjà un cadre press-fit et voulez qu'il reste silencieux.
Ce qui diffère réellement à l'interface
Sur un boîtier de pédalier fileté, les coupelles se vissent dans un filetage taillé dans le boîtier du cadre : 1,37 pouce x 24 TPI en BSA, 36 mm en italien, M47 x 1 mm en T47. L'assemblage est mécanique. Il a un couple défini, il se serre lui-même au lieu de reposer sur le seul frottement, et il peut être démonté et remonté de nombreuses fois avec un outil standard.

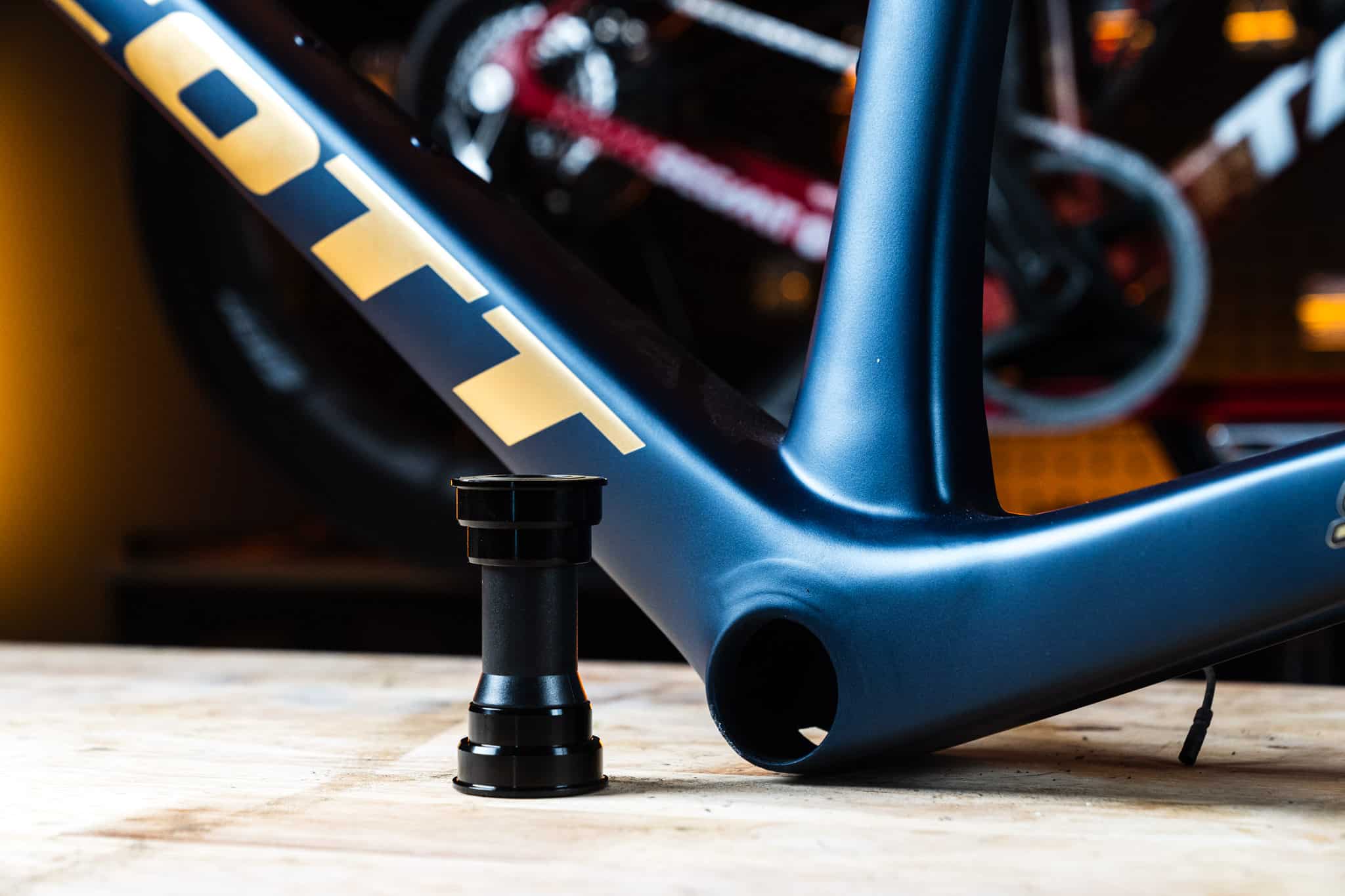

Sur un boîtier de pédalier press-fit, les coupelles ou les roulements sont pressés dans un alésage lisse usiné, en général 41 mm, 42 mm ou 46 mm selon le standard, et tenus par serrage. Rien ne se visse, rien ne se serre au couple. L'assemblage tient parce que la coupelle est très légèrement plus grande que le trou dans lequel elle se loge, et il reste silencieux tant que ce serrage est maintenu sur toute la circonférence.
Tout le reste en découle. Le fileté est plus tolérant parce que le filetage crée sa propre force de serrage. Le press-fit est plus sensible parce que l'ajustement est la force de serrage. Aucune de ces deux phrases n'est une critique de l'un ou de l'autre, et si vous voulez le catalogue complet des largeurs de boîtier et des alésages, notre comparatif des types de boîtiers de pédalier présente tous les standards côte à côte.
Pourquoi le press-fit craque, et ce qui le provoque réellement
Le craquement est la seule raison de la mauvaise réputation du press-fit, et il vaut la peine d'être précis sur le mécanisme, parce que l'essentiel d'internet accuse la mauvaise pièce.
Le bruit vient d'un micro-déplacement entre la coupelle et le boîtier du cadre. Sous la charge de pédalage, la zone du boîtier de pédalier du cadre travaille, et si le serrage est limite, la coupelle glisse d'une fraction de millimètre, colle, et glisse à nouveau. Ce cycle d'adhérence et de glissement est ce que votre oreille perçoit comme un craquement, et il est en général le plus fort à couple élevé, en danseuse dans une montée ou à l'accélération.
D'après ce que nous voyons en atelier, les variables principales sont la matière et l'usinage des coupelles elles-mêmes, combinées à la tolérance de l'alésage du cadre. Une coupelle correcte dimensionnellement et fabriquée dans une matière à la bonne rigidité se loge correctement dans un boîtier bien usiné et reste silencieuse. Une coupelle sous-dimensionnée de quelques centièmes, ou faite dans un plastique qui se relâche avec le temps, bouge.
Trois conséquences méritent d'être posées clairement.
Le roulement n'est presque jamais la source. Un craquement qui apparaît sous la charge et disparaît quand vous pédalez souple est un bruit d'interface. Un problème de roulement sonne différemment : grondement, grattement, ou sensation rugueuse quand vous tournez le pédalier à la main, chaîne déposée.
La graisse de montage aide, et ne guérit pas. Une graisse de montage dédiée à l'interface coupelle et boîtier réduit sensiblement le craquement, parce qu'elle comble les micro-jeux et empêche des surfaces sèches de coller puis de se relâcher. Elle ne compense pas un boîtier hors rond ni une coupelle sous-dimensionnée. Nous préférons le dire clairement plutôt que de vendre de la graisse comme un remède.
La préparation et l'outillage font plus que ce que l'on croit. Un boîtier nettoyé jusqu'au métal nu, des coupelles pressées bien droites avec une vraie presse plutôt que chassées, et aucune peinture ni contamination dans l'alésage résolvent à eux seuls une part significative des craquements.
Pourquoi l'industrie est revenue au fileté
Le press-fit n'était pas une erreur, c'était la solution à un vrai problème. Un boîtier BSA fait 1,37 pouce de diamètre, ce qui ne laisse pas la place à un axe de pédalier de 30 mm entouré d'un roulement correct. Supprimer le filetage et usiner un alésage plus large, 46 mm sur PF30 et 386EVO, a donné aux concepteurs de cadres de la place pour des axes plus gros, des boîtiers plus larges pour la rigidité, et un insert métallique de moins à coller dans un cadre carbone. Cela a aussi économisé du poids au cadre et au boîtier de pédalier.
Ce que cela n'a pas fait, c'est bien passer à l'échelle de la production. La fenêtre de tolérance qui garde un assemblage press-fit silencieux est étroite, et elle doit survivre au drapage, à la cuisson, à l'usinage, à la peinture et à l'assemblage du cadre. Quand ce n'était pas le cas, le cycliste l'entendait, et les plaintes de bruit qui ont suivi sont devenues un problème de garantie et de réputation pour les marques de cadres plutôt qu'un problème de composant.
Le résultat, ces dernières années, a été un retour visible vers les boîtiers filetés sur les cadres route haut de gamme, et l'apparition du T47 comme réconciliation : un filetage M47 x 1 mm taillé dans un boîtier au grand diamètre introduit par le press-fit. Vous conservez la compatibilité avec les axes de 30 mm et les gros roulements, et vous obtenez une interface qui se serre au couple et se démonte avec des outils normaux.
C'est le résumé honnête de cette histoire. Le press-fit a résolu une contrainte de conception et en a créé une de fabrication, et le T47 est la réponse de l'industrie aux deux.
Les arguments du press-fit, présentés honnêtement
Le press-fit est facile à balayer et ce serait une erreur, parce que sur un cadre fabriqué dans la tolérance il fait exactement ce pour quoi il a été conçu.
Des roulements et des axes plus grands. Un alésage de 46 mm accueille un axe aluminium de 30 mm, plus rigide et plus léger qu'un axe acier de 24 mm à travail égal. C'est un gain d'ingénierie réel, pas du marketing.
Moins de matière au cadre. Pas d'insert fileté métallique à coller dans un boîtier carbone signifie moins de poids et un assemblage collé de moins susceptible de lâcher, plus de liberté aussi dans la forme du cadre autour du boîtier de pédalier.
Moins de pièces dans l'assemblage. Une coupelle pressée n'a pas de filetage à arracher, à fausser ou à gripper, ce qui est un vrai mode de défaillance sur les boîtiers filetés, en particulier sur les cadres aluminium entretenus sans soin ou laissés des années avec une coupelle acier corrodée en place.
La contrepartie est la contrainte d'entretien. Le press-fit demande la bonne presse, un boîtier correctement préparé et un mécanicien qui prend son temps, alors que le fileté pardonne davantage un travail expédié. Si votre cadre est en press-fit et que votre montage est bon, vous ne perdez pas de performance, et il ne faut pas vous laisser convaincre de vous en inquiéter.
Face à face
| Critère | Fileté (BSA, ITA, T47) | Montage à pression (BB86, BB30, PF30, 386EVO) |
|---|---|---|
| Installation | Serré au couple, outil standard | Demande une presse et un alésage préparé |
| Démontage et remontage | Répétable, risque faible | Les coupelles peuvent être abîmées au démontage |
| Risque de craquement | Faible, le filetage assure le serrage | Plus élevé, dépend de la tolérance du cadre |
| Choix d'axes | BSA limité à la classe 24 mm, le T47 ouvre le 30 mm | Support natif du 30 mm sur les alésages de 46 mm |
| Poids au cadre | L'insert fileté ajoute de la matière | Interface de cadre plus légère |
| Mode de défaillance | Filetage abîmé, coupelles grippées | Micro-déplacement, alésage ovalisé |
| Tolérance à l'atelier | Indulgent | Ne pardonne pas un travail expédié |
Lisez ce tableau comme deux profils de risque différents plutôt que comme un match. Le fileté concentre le risque dans le filetage, qui est visible, contrôlable et réparable. Le press-fit le concentre dans un ajustement que vous ne voyez pas, et c'est pourquoi il échoue d'abord en silence, puis bruyamment.
Faire tenir un boîtier de pédalier press-fit tranquille
Si vous avez déjà un cadre press-fit, le problème à résoudre n'est pas le standard. C'est le montage. Dans l'ordre de ce qui résout réellement les craquements.
1. Préparez le boîtier correctement. Déposez les anciennes coupelles, nettoyez l'alésage jusqu'à la matière nue au solvant, et vérifiez l'absence de coulures de peinture, de résidus ou d'ancien frein filet. Un alésage contaminé empêche un ajustement correct, quoi que vous y mettiez.
2. Pressez droit, avec le bon outil. Des coupelles pressées légèrement de travers se logent inégalement et chargent le roulement hors axe. Une vraie presse aligne les deux côtés sur un axe commun. Chasser les coupelles au marteau et à la douille est la façon dont les alésages s'ovalisent, et un alésage ovalisé est un problème définitif.

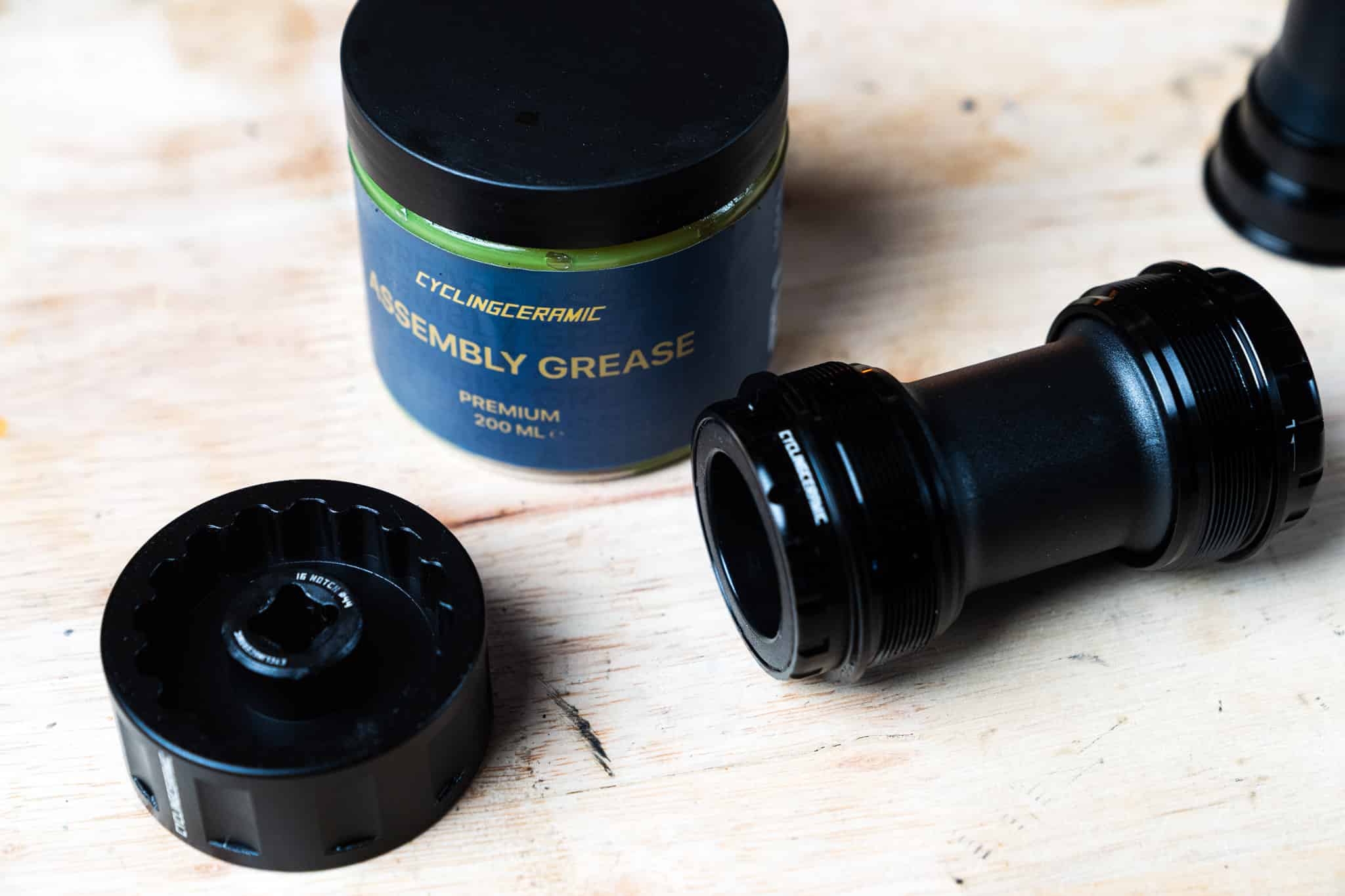

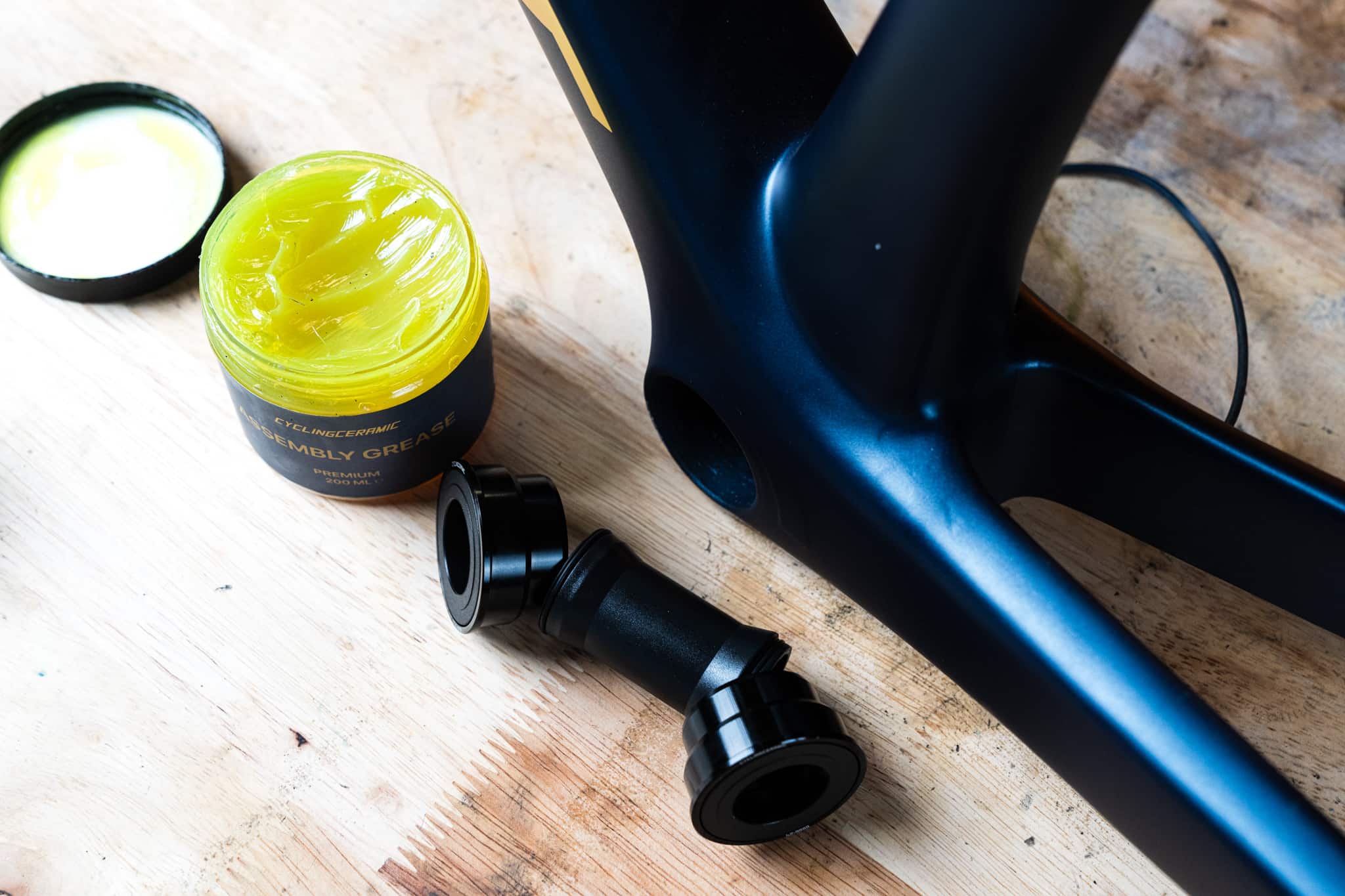

3. Utilisez une graisse de montage à l'interface. Notre graisse de montage est formulée pour le montage et non pour la lubrification longue durée, ce qui correspond exactement à ce besoin : coupelles, boîtiers et portées de roulement au moment de l'assemblage. Elle réduit le craquement et rend le démontage suivant plus propre.
4. Vérifiez aussi le côté pédalier. Un nombre significatif de craquements attribués au boîtier de pédalier viennent de l'interface du pédalier, des vis de plateau ou des pédales. Isolez avant de presser quoi que ce soit : changez de pédales, resserrez les vis de plateau au couple, et refaites une sortie.
5. Si cela persiste, l'interface elle-même est hors tolérance. À ce stade, les options sont un frein filet adapté aux ajustements cylindriques, une bague de rattrapage, ou un kit de conversion qui donne au cadre une interface filetée. Les trois sont des décisions d'atelier qui dépendent de votre boîtier exact, et les trois sont plus raisonnables que de remplacer des boîtiers de pédalier à répétition en espérant.
Là où le choix du roulement compte vraiment
Une fois la question de l'interface réglée, ce qui tourne à l'intérieur des coupelles est une décision distincte, et c'est celle à laquelle sont attachés des chiffres mesurés.
Friction Facts, le laboratoire indépendant du Colorado dont les tests de 2016 restent notre référence, a mesuré un boîtier de pédalier CyclingCeramic à 0,56W contre 1,57W pour un modèle Shimano Dura-Ace BB86 standard.
| Boîtier de pédalier | Coefficient de frottement mesuré | Différence |
|---|---|---|
| Norme Shimano Dura-Ace BB86 | 1,57W | Référence |
| CyclingCeramic | 0,56W | -1,01W (64%) |
La différence de durabilité compte au moins autant. Le mode de défaillance courant d'un boîtier de pédalier acier standard est le grippage rapide dès que l'eau atteint le roulement, parce que l'acier se corrode et que le roulement passe de rugueux à bloqué en peu de temps. Les billes en nitrure de silicium ne se corrodent pas, et sur des pistes durcies à Rc 62 et plus, elles polissent la piste au lieu de la piquer. C'est pourquoi nos boîtiers de pédalier portent une garantie 4 ans, et l'ensemble des chiffres lab est sur notre page tests et données lab.
Ce que la céramique ne fait pas, c'est régler un craquement. Le craquement vit à l'interface entre la coupelle et le cadre, c'est donc une question d'ajustement, et une marque de boîtiers de pédalier qui promet de le supprimer promet quelque chose qui lui échappe. Nous couvrons les deux familles dans tous les standards courants, filetés comme press-fit, et la page support boîtier de pédalier donne les consignes de montage et de couple pour chacun. Si vous voulez l'argumentaire complet sur l'intérêt de l'upgrade, notre comparatif boîtier de pédalier céramique contre standard le traite avec les réserves incluses.
Questions fréquentes
Fileté ou press-fit, lequel est le meilleur ?
Aucun des deux n'est meilleur dans l'absolu, et en pratique c'est le cadre qui décide à votre place. Le fileté est plus simple à monter correctement, plus simple à démonter et plus tolérant vis-à-vis d'un atelier moyen, parce qu'un filetage peut être serré à un couple défini. Le press-fit autorise un plus grand diamètre de roulement et une interface de cadre plus légère, ce qui explique son adoption pour les pédaliers à axe de 30 mm, mais il dépend entièrement d'un boîtier de cadre usiné dans la tolérance. Un montage press-fit bien fait est silencieux et efficace. Un montage limite craque, et aucune marque de boîtier de pédalier ne peut compenser cela entièrement.
Pourquoi mon boîtier de pédalier press-fit craque-t-il ?
Le craquement vient d'un micro-déplacement à l'interface entre la coupelle et le boîtier du cadre, pas du roulement. D'après notre expérience, les variables principales sont la matière et l'usinage des coupelles elles-mêmes, combinées à la tolérance de l'alésage du cadre. Si l'ajustement est limite, la coupelle bouge d'une fraction de millimètre sous la charge de pédalage et relâche cette contrainte en bruit. La graisse de montage réduit sensiblement le craquement mais ne peut pas l'éliminer totalement quand l'interface elle-même est hors tolérance, et c'est pourquoi un craquement persistant est en général un problème d'ajustement plutôt qu'un problème de lubrification.
Peut-on convertir un cadre press-fit en fileté ?
Uniquement avec un kit de conversion prévu pour votre boîtier exact, et c'est un travail d'atelier plutôt qu'une réparation maison. Certains boîtiers press-fit peuvent recevoir un insert qui fournit une interface filetée, ce qui transforme l'assemblage pressé en assemblage vissé et supprime le mécanisme du craquement. Cela ajoute du poids et n'est pas réversible sur certaines conceptions. Avant de partir dans cette direction, il vaut la peine de faire contrôler correctement le montage existant, parce qu'une grande partie des craquements persistants tient à la préparation et à l'outillage plutôt qu'au standard lui-même.
Les boîtiers de pédalier filetés font-ils leur retour ?
Oui. Après une décennie de domination du press-fit sur les cadres route haut de gamme, plusieurs grands fabricants sont revenus aux boîtiers filetés, et le T47 s'est imposé comme le standard de compromis : une interface filetée avec le grand diamètre de 47 mm introduit par les conceptions press-fit. La raison est l'entretien, pas la performance. Le press-fit a bien rempli son objectif sur le poids et la taille des roulements, mais il a transféré la charge de tolérance vers la production des cadres, et les plaintes de bruit qui ont suivi ont coûté cher aux marques et agacé les cyclistes.
Un boîtier de pédalier céramique supprime-t-il le craquement press-fit ?
Non, et toute marque qui l'affirme en fait trop. Le craquement naît à l'interface entre la coupelle et le cadre, c'est donc une question d'ajustement et de matière, pas une question de roulement. Ce qu'un modèle céramique de qualité change, c'est la friction et le mode de défaillance : Friction Facts a mesuré 0,56W contre 1,57W pour un Shimano Dura-Ace BB86 standard, soit une réduction de 64%, et des internes céramique hybride évitent le grippage rapide qui met fin à la plupart des boîtiers de pédalier acier standard après infiltration d'eau. Nos graisses de montage réduisent aussi le craquement, sans prétendre l'éliminer.
L'essentiel
Fileté et press-fit sont deux façons de tenir les mêmes roulements au même endroit, avec la charge de tolérance dans des mains différentes. Le fileté la place dans un filetage que vous pouvez serrer au couple et contrôler. Le press-fit la place dans un alésage qui doit être usiné correctement et préparé sérieusement, et il vous rend en échange un roulement plus grand et un cadre plus léger quand c'est le cas. Le retour de l'industrie aux boîtiers filetés, et l'arrivée du T47, est un verdict sur la régularité de fabrication plutôt que sur l'ingénierie.
En pratique, vous ne choisissez pas, votre cadre choisit. Ce que vous choisissez, c'est ce qui va à l'intérieur et le soin apporté au montage. Une référence BSA, une référence T47 à coupelles externes ou une référence BB86 press-fit utilisent toutes les mêmes internes Grade 3 Si3N4, avec la même réduction de friction mesurée de 64% et la même garantie 4 ans. Montez-les avec de la graisse de montage à l'interface et la bonne douille pour boîtier de pédalier, et l'essentiel du bruit que génère ce débat n'atteindra jamais votre vélo.
